Umbau und Sanierung einer Ikone

Generalsanierung des Europäischen Hofs in Baden-Baden. Die Maßnahme erstreckt sich über mehrere Gebäudeteile: Die denkmalgeschützten Bestandsgebäude (Bauteile A, B, C, D und F) werden saniert, der Luisenflügel (Bauteil E) entsteht als Neubau an der Stelle eines Anbaus aus den 1950er Jahren. Weitere Bauteile sind Inselstraße (G) und ein Verbindungsbau.

Tragwerk

Der Luisenflügel ist ein Stahlbetonbau mit sechs Geschossen vom Untergeschoss bis zum 4. Obergeschoss, mit Dachterrasse und Rooftop-Restaurant. Die Gründungsplatte (h = 50 cm, WU-Beton C30/37) ist mit Durchstanznachweis und Schubbewehrung bemessen. Untergeschosswände und -decke sind 30 cm, die Geschossdecken 20 cm dick. Die Stützen reichen von 60/30 cm im Untergeschoss bis zu Ø 24 cm im 4. Obergeschoss. Das Tragwerk wurde in einem 3D-Modell in SCIA berechnet. Im Bereich von Orangerie und Rooftop kommt die Holz-Hybridbauweise zum Einsatz; für den Rooftop-Pavillon wurde ein eigenes Rechenmodell erstellt, mit einer Nutzlast der Dachterrasse von 5 kN/m². Alle Gebäudeteile wurden in 3D geplant, mit Schal-, Bewehrungs-, Stahlbau- und Holzbauplänen.

Besonderheiten

• Gründung in direkter Umgebung des unterirdischen Rotenbachkanals; Oos und Innenstadtbebauung grenzen unmittelbar an.
• Baugrube mit Bohrpfahlwand und HDI-Unterfangung der angrenzenden Bebauung.

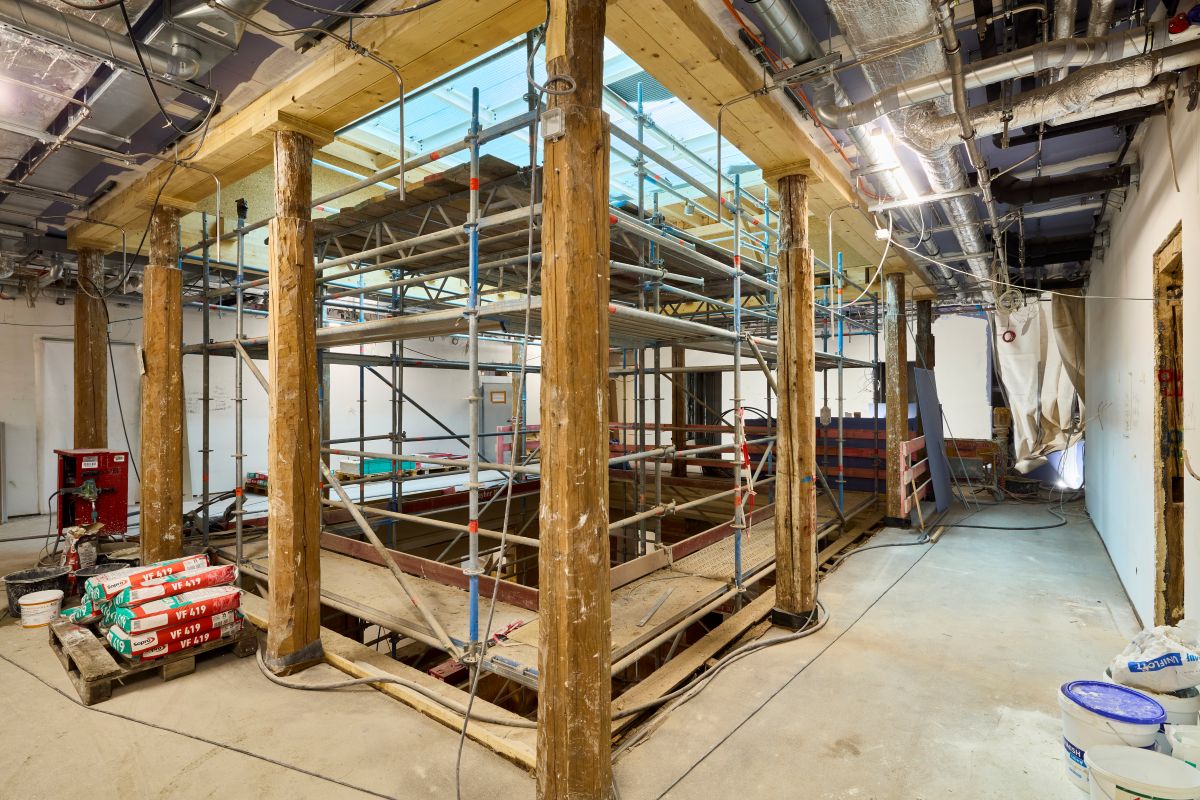

• Hilfsabstützungen im Bauzustand, unter anderem an der Oosbrücke.
• Komplettsanierung der denkmalgeschützten Oberlichtverglasung in Bauteil B.

Rahmendaten

Planung und Bau von Januar 2015 bis September 2025.

Unsere Leistung

Tragwerksplanung für Bestand und Neubau sowie Planung von Baugrubenverbau, HDI-Unterfangung und Bohrpfahlwand.

Foto: Oliver Schuh / Palladium Photodesign
Architektur & Design: DK Studio GmbH
